Vielleicht ganz interessant - sattellastige Anhänger in der DDR

Nordhausen-fan

Kombinatsdirektor
Registr.
02. Mai 2009
Beiträge
1.126
Hallo,

das hab ich beim Stöbern entdeckt:

Entwicklung und Bedeutung sattellastiger Anhängerfür die Landwirtschaft der DDR​
Gruß Thomas​

moin,

hab da auch noch was.

http://440ejournals.uni-hohenheim.de/index.php/agrartechnik/article/view/3264/2990

LG Paul

Fortschritt Service

Hallo,

nachdem ich schon längere Zeit stiller Leser in diesem Forum bin, möchte ich auch mal etwas zum Inhalt beitragen.

Da ich selbst –außer einem UB 1 ;-) - keine nennenswerte Technik verfüge, möchte ich mit euch meine Fotos teilen.

Der  im von Pumpenpaul  verlinkten Artikel erwähnte HTS 100.14 wurde noch zu DDR-Zeiten in verschiedenen leistungsstarken LPG-Werkstätten im damaligen Kreisen Meißen und Riesa gefertigt.

Diese sind auch heute noch im heutigen Kreis Meißen im Einsatz.

Einen dieser Anhänger habe ich während der Getreideernte bei eine Drescher-Vorführung abgelichtet.

 eup-1124942931-b4d84989babdf420527fbcaeab876514-1446369617_big.webpeup-1124942931-1444cf67f5ad7afaf20ebe2849607508-1446369516_big.webpeup-1124942931-998ba95a299772ce4346db005f63da15-1446369549_big.webpeup-1124942931-0fce4754aa522d26bdbf2575da4170f3-1446369477_big.webpeup-1124942931-86f2dbae47b8d31590fbd6dfd72e2010-1446369379_big.webp

Bei Interesse gern mehr Bilder /styles/default/xenforo/smilies/fr/fragezeichen.gif .

Dieser Tandemkipper war aber nicht der Einzige, der in Meißen entwickelt wurde …

Grüße von Wolfram

Hallo Wolfram,

Danke für Deinen Beitrag hier. Der HTS 100.14 ist der Hoch-Hinterkipper. Er war speziell für den Rübentransport entwickelt worden. Heckseitig wurde die Mulde um 70 cm angehoben, erst dann gekippt. Die heckseitigen Aushubstützen hast Du ja mit gezeigt. Leider sind diese auch bei einigen der erhalten gebliebenen Anhänger schon entfernt. Der 12245 und der neue Belarus kommen mir auch sehr, sehr bekannt vor..... ;-)

Von dem Drescher den man da vorführt kannste gern auch mal paar Bilder zeigen ;-)

Viele Grüße Jan

Hallo Jan,

da ich weiß, daß du in mein meinem Nachbarort fotografierst (K 744) hast, dürfte dir dieser Betrieb auch nicht ganz unbekannt sein  :-) .

Nun noch einmal paar Bilder von besagtem Anhängertyp beim Rübenabfahreneup-1124988418-243db85a89f663ce059de0b99f6bb61c-1447093967_big.webp

Hier sind die heckseitigen Aushubstützen abgeschnitten




Umgebaut auf Kugelkupplungeup-1124988418-759933e3a9aaf7be3fed5aadbd649c2e-1447094347_big.webp

ein weiterer Kipper im selben Betriebeup-1124988418-278e9dfbc1dc0359c6960ab754487e2a-1447094462_big.webp


Viele Grüße Wolfram

Hallo, ich habe mal paar Bilder zur Funktion von dem Hinter-Hoch-Kipper  ;-)  , es waren gleich zwei Stück vor Orteup-1125275741-7f365a87408503da96fd7c3b81459edd-1451067679_big.webp

zunächst werden die hinteren Kipplager hoch gedrückteup-1125275741-5cd98e00f8eb246e960951f8491f6dfe-1451067779_big.webp


Dabei rollt der Aufbau nach hinteneup-1125275741-df7c873e56ef387cea0a0528b16c1a48-1451068039_big.webp

der kleine Zylinder im Rahmen dient zur Steuerung der Hydraulikfunktionen und macht das ganze System etwas komplizierteup-1125275741-d519a5a28fb062af59f06d21036fda0c-1451068387_big.webp

die hinteren Zylinder werden freieup-1125275741-de6b615a23d07c49c529fa0f384ed58d-1451068499_big.webp


voll ausgekippt /styles/default/xenforo/smilies/fr/smiley11.gif , Technik die begeistert[error_image]/styles/default/xenforo/smilies/fr/thumbs_up1.gif[/img] /member/forum/images/77/user_163177/fupl/eup-1125275741-548584edd83b2e428a0f4298a0ca28df-1451068679_big.jpg[/error_image]

[ATTACH]23166[/ATTACH]

Gebaut im Rationalisierungsmittelbau ...[ATTACH]23167[/ATTACH]

Der Anhänger hinter dem T 150k hat eine andere Geschichte.

Fortsetzung folgt ...

Wolfram


Anhänge

  • eup-1125275741-4f7b2c80cfe8d865db4032bb952f10c2-1451068847_big.webp
    37,7 KB · Aufrufe: 0
  • eup-1125275741-2a71f88c25f95fd094c7bdda1c4dfcda-1451068737_big.webp
    35,3 KB · Aufrufe: 0
Hallo Wolfram

Das ist ja ein echt super Kipper und für die perfekte Rübenmiete.Und damals seiner Zeit vorraus.

Gruß Tobias

Hallo

wie immer viel zu kompliziert gebaut Dieser kippmechanismus.

Halli Hallo,

Danke für die super Bilder Wolfram. Weißt du wieviel er laden konnte.

Zu diesen HTS 120 hast du da auch Infos und Bilder zufällig.

MfG Marko

Ztass:

Hallo

wie immer viel zu kompliziert gebaut Dieser kippmechanismus.
... urteilt der Fachmann aus der Ferne /styles/default/xenforo/smilies/fr/smiley5.gif.

Die Besitzer kommen damit klar und möchten ihre Kipper auch 25! Jahre nach deren Produktion nicht missen, egal ob beim Rüben- oder Getreidefahren oder bein Düngerstreuen.eup-1125288220-f55ecf18d1d6b0d122ae53dad978f2ad-1451238198_big.webp

eher waren diese Kipper ihrer Zeit voraus [error_image] ;-) [/img]/member/forum/images/77/user_163177/fupl/eup-1125288220-00346afc66326c368df603360916547a-1451238296_big.jpg[/error_image]

[ATTACH]23169[/ATTACH]

Der HTS 100.14 hat 13500 kg Gesamtmasse; Dabei ca. 10t Nutzmasse, 12t Achslast auf den Pendelachsaggregat und 1,5t Stützlast.

Übrigens wird auch heute wieder ein Hinter-Hochkipper produziert [error_image] ;-) /member/forum/images/77/user_163177/fupl/eup-1125288220-235f69ef167bbdd0f9abbb8c2a966c25-1451238637_big.jpg[/error_image]

Das Anheben der Kippbrücke erfolgt durch Aushebeln des Achsaggregates[ATTACH]23170[/ATTACH]

Grüße Wolfram


Anhänge

  • eup-1125288220-20b7c8c3a69c02484dda6b9bd9d098fd-1451238729_big.webp
    51,1 KB · Aufrufe: 0
  • eup-1125288220-be71b40ab323ab625b7ab805d1d852a6-1451238373_big.webp
    35,6 KB · Aufrufe: 0
Zuletzt bearbeitet von einem Moderator:
Hallo

Ob es dir nun passt oder nicht,ich bleib bei meiner Meinung.Ich hab 5 Muldenkipper von 3 Herstellern  und keiner hat nur annähernd solch kompliezierten kippmechanissmus.außerdem haben meine Kipper in 10 Jahren ein Vielfaches an Material transportiert als diese es je machen werden.

Roland

Hallo,

sehr schöne Hänger was hier gezeigt wird. Denn HTS 90.12 erinnert mich so ein bischen am Ural, wenn man so die Räder betrachtet. Auch der Auflieger für den W 50 könnten 2 HW 80 Aufbauten verwendet worden sein. Für denn HTS 100.14 gibt es da Unterlagen? ich meine wie Zeichnungen, oder Maße vom Aufbau oder so?

Gruß Mirko

Moin,

Der Prototyp für den W50 Auflieger hatte zwei Aufbauten vom W50-Zweiseitenkipper drauf. Aufm W50 wurden ja grundsätzlich nur HLS100 oder teilweise nur HLS90 aufgesattelt, also 9-10tonnen Nutzlast, 2 HW80 Aufbauten wären 16t Nutzlast.

Gruß Robert

Hallo Roland

Die Kipper sind für landwirtschaftliche Transporte echt super,siehe Rübenmiete für die Maus.Lange flache Kiste gut zum Überladen wärend der Fahrt(TerraDos in Schonfahrt). Da du mehr Erdarbeiten und Tiefbau machst sind Halfpipe/Schwerlastkipper sicher die bessere Wahl.

Gruß Tobias

Halli Hallo,

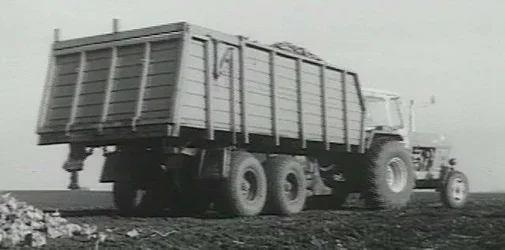

Hier auch noch ein interessanter Anhänger. Müßte ein Hts 120 sein.


Quelle ist die DVD Zuckerrübenernte 1969. Vielleicht hat ja einer Infos dazu.

Hallo Robert den Auflieger denn du meinst mit den zwei W50-Zweiseitenkipper

ist wieder ein anderer. Siehe Bild.


Vielleicht hat ja auch zu diesem Auflieger wo ich denn Link reingesetzt habe

auch noch jemand Infos dazu.

LG Marko

Sind das nicht 2 Aufbauten vom W50-Zweiseitenkipper? Für HW80 Aufbauten sehen mir diese zu kurz aus.

Gruß Robert
